真空熱處理是指將零件置于真空設備中，進行加熱、保溫和冷卻的工藝方法，零件在負壓下加熱，爐內空氣已稀薄到無法對零件進行化學反應。它是隨著航天技術的發展而迅速開發出來的新技術，也是近幾十年來熱處理設備中具有前途的一種，它可替換鹽浴爐、電阻爐和燃?xì)鉅t。真空爐是依據電極的輻射作用實現對工件的加熱的，輻射傳熱量與溫度的四次方成正比，溫度低時則輻射加熱速度比較慢，實現了緩慢加熱，因此工件的內外加熱較為均勻，工件的變形小。由于真空爐內氣壓很低，氧氣的含量對工件的鐵元素氧化不起作用，因此避免了工件在真空爐加熱過程中出現氧化和脫碳現象的發生，確保零件表面的原始狀態不變，工件表面清潔和光亮。由于金屬氧化物在氧的分解壓低或加熱溫度高時，發生分解，因此也可將已經發生氧化的表面除掉，恢復原來的表面狀態。

自1946年第一臺真空爐在美國問世以來，各國均潛心研制各種類型的真空爐，我國在1975年生產了第一臺油淬真空爐，國外高壓真空氣淬爐（5bar，1bar=105Pa）于1977年在聯邦德國的IDSEN公司誕生，真空光亮退火爐、真空氣淬爐、油淬爐、水淬爐及多用途爐相繼出現。目前功能齊全、設備先進的全自動化真空爐已經供應市場，盡管造價高，但由于真空熱處理解決了其他熱處理設備無法完成的工藝，因此它已經從軍用、航空等向民用的方向發展，并且發揮了重要的作用。

經真空爐熱處理后的零件表面光亮，確保其表面的元素成分和狀態不變，由于加熱是依靠電極的輻射來完成，因此零件加熱緩慢，故變形量小，尤其對要求變形十分嚴格的工具、模具、小型零件、薄片狀、無加工等零件的熱處理的首選設備，高速鋼鉆頭、圓板牙、拉刀、無心磨床支片等經過真空氣淬后后，零件的變形量為鹽浴爐的1/4~1/10，甚至可以實現成品的加工。

真空爐一般是由爐體、真空機組、液壓系統、控制系統等組成的，根據真空爐冷卻時使用的冷卻介質分類，真空爐分為水冷真空爐、氣淬-油冷真空爐、油冷真空爐以及氣冷真空爐幾種；按結構形式分為單室、雙室、三室和連續作業爐；按加熱方式分為內熱和外熱爐等。

零件材質不同，故其淬透性大不相同，應選用符合要求的淬火介質。對高合金鋼、高速鋼、不銹鋼、鐵鎳基合金以及部分尺寸小的低合金鋼而言，其淬透性高，冷速低仍能獲得要求的熱處理技術要求，故采用氣淬真空爐；對于低合金鋼或工具鋼、彈簧鋼、滾動軸承鋼等熱處理采用油冷或硝鹽真空爐；對于碳鋼、結構鋼等淬透性差以及鈦、鋁合金等零件的淬火，使用水冷真空爐。

目前國內雙室油冷真空爐的型號有ZC系列、WZ系列、VCQ系列等；單室氣淬爐有VFC系列、VVFC系列、HPV系列高壓氣淬系列等。它們具有各自的加熱和冷卻特點，其技術已經成熟，得到使用廠家的認可和肯定，正發揮其十分重要的作用。

真空熱處理通常包括真空淬火和回火、真空退火、真空固溶和時效、真空燒結、真空化學熱處理以及真空鍍膜等，因此真空爐可實現別的熱處理設備無法處理的復雜工藝，隨著社會的進步和科學技術的發展，必將發揮其巨大的作用。美國的海斯公司和德國的德固薩公司已經開發了水淬真空爐和硝鹽淬火真空爐，為淬透性差的碳素鋼等實現了真空熱處理，因此從某種意義上講，真空爐為幾乎所有的有色金屬和黑色金屬退火、淬火、回火、化學熱處理等提供了保障。真空熱處理的工藝參數主要有淬火溫度、真空度、冷卻介質、回火溫度以及硬度等，在熱處理過程中應根據材料、熱處理技術要求、零件的形狀、放置方式等進行合理的選擇，尤其要注意升溫速度對零件質量的影響。

真空爐與其他類型的熱處理爐相比，具有其他熱處理設備無法比擬的優點：

①該設備自動化程度高，實現機械化操作，本身設備有自鎖保護功能，確保真空爐的安全操作和使用；

②爐膛潔凈，工件熱處理變形小，僅為鹽浴變形量的1/4～1/10，明顯減少了零件的磨削加工余量（可將磨削量壓縮2/3）；

③具有除氣和脫脂作用，顯著提高合金鋼的韌性，延長和提高零件的使用壽命；

④節省電力和能源，蓄熱損失小，污染氣氛低于其他任何的保護氣氛，無公害，操作安全性可靠，工作環境好；

⑤真空加熱可避免了零件的氧化和燒損，工件無氧化、脫碳、表面光亮，確保零件表面的化學成分和表面狀態保持不變，防止燒損，減少了熱處理表面缺陷，生產成本低；

⑥零件無氫脆的危險。

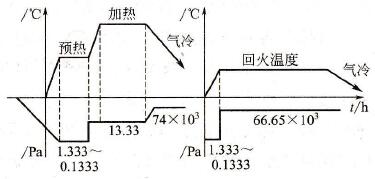

一般的真空熱處理工藝規范參如圖：

圖1    真空熱處理工藝曲線
