閥體、閥座等是鉆井泥漿泵液力端的重要部件，使用過程承受高壓泥漿等的強烈沖蝕。不同規(guī)格的閥體、閥座分別采用20CrMnTi、20CrMnMo、20CrMo等合金滲碳鋼制造。熱處理要求為:①滲碳層深度δ≥1.6mm，碳化物3～5級，過共析+共析層控制不小于1.0mm,過渡層不大于0.6mm；②表面淬火硬度HRC62～65、心部板條馬氏體HRC35～40；③表面氧化脫碳不大于0.03mm。閥軸、閥內(nèi)孔變形不大于0.1mm。

目前，現(xiàn)行的閥體、閥座滲碳熱處理一般采用在900—930℃區(qū)間選擇同一溫度，采取變碳勢二段滲碳法進行滲碳處理，滲碳處理后零件進行爐內(nèi)降溫到820—850℃區(qū)間內(nèi)進行直接淬火，或滲碳后進行退火，再進行二次加熱淬火。采用這種工藝滲碳周期長，且零件處理后不能得到最佳的使用性能，從而易于早期失效。

為在現(xiàn)有的氣體滲碳工藝基礎上進行改善，縮短滲碳周期，減少電力等能源消耗和低碳排放，提高零件的使用性能，延長使用壽命。

在豐東密封箱式多用爐熱處理設備的基礎上進行運用，該設備應配備可靠的自動碳勢控制系統(tǒng)，主要針對材質(zhì)為低碳低合金鋼(如20CrMnTi、20CrMnMo)的深層滲碳(要求滲碳層深度1.6—2.5mm)的閥體、閥座。

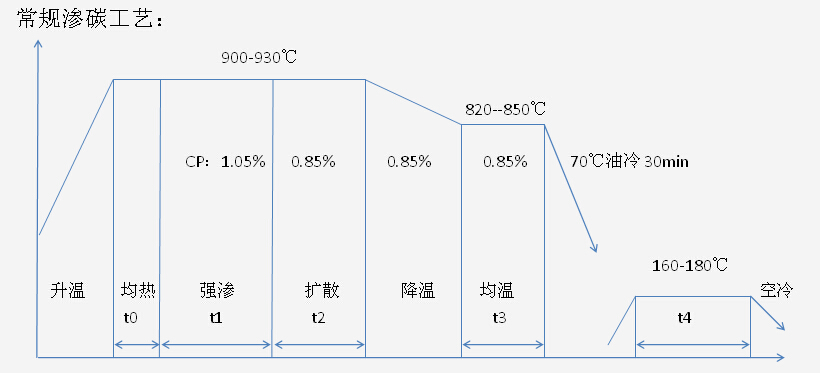

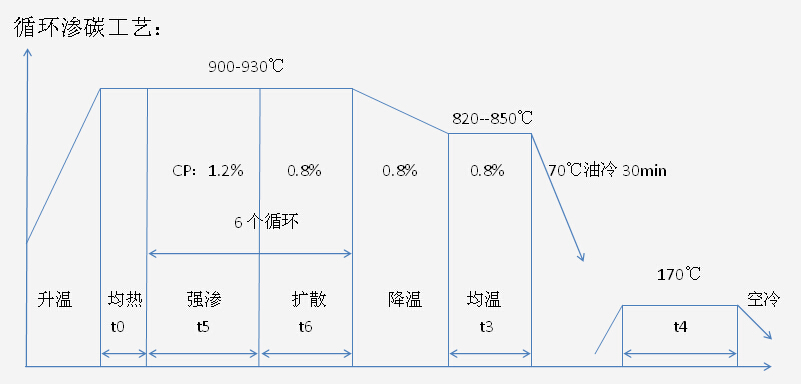

循環(huán)滲碳法主要是采用在同一溫度下，采取多次短時強滲—擴散的方法，以提高滲碳速度，具體差別如下：

采用常規(guī)滲碳工藝，對于深層滲碳零件在高碳勢下進行長時間滲碳時，由于大量的碳原子進入金屬基體后，金屬表面碳原子濃度不斷增高，當達到一定濃度時，極易與鐵原子、鉻原子形成大量化合物，使碳原子在金屬內(nèi)部由間隙固溶的形式轉(zhuǎn)化為化合物，從而阻礙了碳原子向基體內(nèi)部的擴散，因此為改變金屬表面碳濃度過高，影響滲碳速度，采用高碳勢短時強滲后，即進行低碳勢擴散的方式，控制金屬表面的碳原子量達不到形成化合物的濃度，使其無法形成化合物，而是始終以固溶的方式存在，在高溫下，使其不斷向金屬內(nèi)部擴散，從而提高了整體的滲碳速度，縮短了滲碳周期。

按此工藝滲碳后，由于金屬表面適中的碳濃度，在保證零件高硬度耐磨的前提下，保持適度的韌性，并使金相組織細化。

對于不同滲層深度要求的閥體、閥座，可依據(jù)現(xiàn)有的一段式滲碳工藝參數(shù)的基礎上，采用提高強滲碳勢到1.15—1.2%，降低擴散碳勢到0.75—0.8%，時間按2—3小時一個循環(huán)的方式進行，保持滲碳溫度不變，滲碳時間(是指強滲+擴散階段)可由原滲碳時間縮短20%的基礎上進行調(diào)整，以最終檢測結(jié)果為工藝確定參數(shù)的最終依據(jù)。經(jīng)在1.3—2.3mm滲層深度的產(chǎn)品上試驗，可平均縮短20%的時間，深度越深的產(chǎn)品，效果越明顯。

以上是青島豐東熱處理對“滲碳工藝”的介紹，如需了解更多熱處理相關信息，請登陸官方網(wǎng)址：http://www.beaurivages.com，或聯(lián)系在線客服。
