1、時效硬化鋼的熱處理工藝分兩步基本工序。首先進(jìn)行固溶處理，即把鋼加熱到高溫，使各種合金元素溶入奧氏體中，完成奧氏體后淬火獲得馬氏體組織。第二步進(jìn)行時效處理，利用時效強(qiáng)化達(dá)到最后要求的力學(xué)性能。

2、固溶處理加熱一般在鹽浴爐、箱式爐中進(jìn)行，加熱時間分別可取：1min/mm、2~2.5min/mm，淬火采用油冷，淬透性好的鋼種也可空冷。如果鍛造模坯時能準(zhǔn)確控制終鍛溫度，鍛造后可直接進(jìn)行固溶淬火。

3、時效處理最好在真空爐中進(jìn)行，若在箱式爐中進(jìn)行，為防模膛表面氧化，爐內(nèi)需通入保護(hù)氣氛，或者用氧化鋁粉、石墨粉、鑄鐵屑，在裝箱保護(hù)條件下進(jìn)行時效。裝箱保護(hù)加熱要適當(dāng)延長保溫時間，否則難以達(dá)到時效效果。部分時效硬化型塑料模具鋼的熱處理工藝可參照表1。

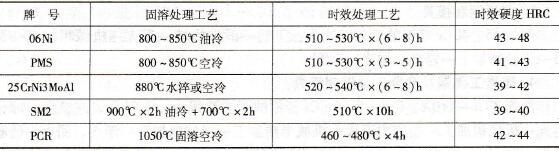

表1   部分時效硬化鋼的熱處理工藝
