球墨鑄鐵的感應(yīng)淬火本質(zhì)上與鋼沒(méi)有區(qū)別，但由于處理前的鑄造組織較粗、成分不均勻，因此鐵素體向奧氏體轉(zhuǎn)變的溫度較高，在快速加熱中轉(zhuǎn)變不易完成。

感應(yīng)淬火主要適用于珠光體為基體的球墨鑄鐵。以鐵素體為基體的球墨鑄鐵，由于感應(yīng)加熱太快，碳來(lái)不及向奧氏體固溶及擴(kuò)散，淬火后馬氏體硬度不高，并保留有大量未轉(zhuǎn)變的鐵素體，所以硬度低。因此以鐵素體為基體的球墨鑄鐵，感應(yīng)淬火前先要經(jīng)過(guò)正火轉(zhuǎn)變成珠光體再進(jìn)行。感應(yīng)加熱溫度常采用850~1000℃，淬火層組織為細(xì)針狀馬氏體及球狀石墨，過(guò)渡層為小島狀馬氏體和細(xì)小的鐵素體，感應(yīng)處理后具有很好的耐磨性，還可顯著提高疲勞強(qiáng)度及延長(zhǎng)使用壽命。球墨鑄鐵熱處理后的力學(xué)性能見(jiàn)下表。

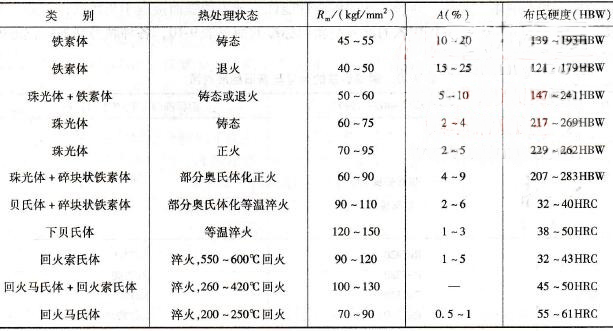

球墨鑄鐵熱處理后的力學(xué)性能

注:  1kgf/mm²=9.80665MPa。
