韌性：金屬在斷裂前吸收變形能量的能力稱為韌性指標(biāo)。

  ①?zèng)_擊韌性：

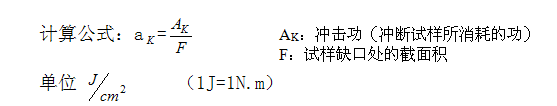

  金屬材料在沖擊載荷作用下，抵抗破壞的能力或者說斷裂時(shí)吸收沖擊功的能量大小，它表示材料對(duì)沖擊負(fù)荷的抗力。

  目前均采用沖擊吸收功AKV表示，單位J

  試樣：U型缺口—時(shí)效沖擊時(shí)用

        V型缺口  AKV表示，V型缺口在鍋爐壓力容器的檢驗(yàn)中應(yīng)用較多。

  時(shí)效沖擊將試件拉伸殘余變形10%（低碳鋼），5%（低合金鋼）后加熱250° 10℃保溫一小時(shí)后再作沖擊，試驗(yàn)采用U型缺口，得出akus時(shí)效沖擊值。

  （1）脆性轉(zhuǎn)變溫度：Tk

  我們把使材料的沖擊韌性顯著降低的溫度叫做脆性轉(zhuǎn)變溫度。

  因?yàn)闆_擊韌性與試驗(yàn)溫度有關(guān)，材料在低溫下會(huì)出現(xiàn)由塑料狀態(tài)轉(zhuǎn)變?yōu)榇嘈誀顟B(tài)，冷脆性轉(zhuǎn)變溫度的高低是金屬材料質(zhì)量指標(biāo)之一。冷脆轉(zhuǎn)變溫度越低的材料其材料的低溫沖擊性能越好，北方寒冷地區(qū)必須具有更低的冷脆轉(zhuǎn)變溫度才能保證安全，所以在-20℃以下的地區(qū)所有焊件都要求低溫沖擊韌性。

  冷脆溫度的測(cè)定目前可使用三種方法：

  ①能量準(zhǔn)則法 ②斷口形貌準(zhǔn)則法 ③落錘試驗(yàn)法

  所測(cè)試樣發(fā)生脆性斷裂的最高溫度稱為無塑性轉(zhuǎn)變溫度NDT。鋼材的最低允許工作溫度應(yīng)高于無塑性轉(zhuǎn)變溫度。（注意與NDT無損探傷試驗(yàn)相區(qū)別）試樣在沖擊斷裂過程中是一個(gè)裂紋發(fā)生和發(fā)展的過程，如果塑變能夠發(fā)生在斷裂的前面，阻止裂紋的擴(kuò)展而裂紋的繼續(xù)發(fā)展就需要消耗更多的能量。因此沖擊韌性的高低取決于材料有無迅速塑性變形的能力。

  ak值對(duì)材料內(nèi)部組織及缺陷較其他方法更為敏感，能夠靈敏地反映出材料品質(zhì)、宏觀缺陷和顯微組織方面的變化。此外沖擊實(shí)驗(yàn)迅速、方便，所以是質(zhì)量檢驗(yàn)的有效方法。例如：對(duì)白點(diǎn)、溫度敏感（時(shí)效沖擊）。

  ②斷裂韌度

  由于在高強(qiáng)度材料中時(shí)常發(fā)生低應(yīng)力脆性斷裂。實(shí)際上材料遠(yuǎn)非是均勻的、連續(xù)的各向同性的其組織中存在微裂紋、夾雜、氣孔等缺陷可看作是裂紋，在外力作用下，在裂紋尖端附近便出現(xiàn)應(yīng)力集中，根據(jù)斷裂力學(xué)對(duì)裂紋尖端應(yīng)力場(chǎng)的分析，應(yīng)力場(chǎng)的強(qiáng)弱主要取決與一個(gè)力學(xué)參數(shù)——應(yīng)力強(qiáng)度因子KI

  當(dāng)拉應(yīng)力逐漸增大或裂紋逐漸擴(kuò)展時(shí)，KI也隨之增大，當(dāng)KI增大到某一臨界值時(shí)，試樣中的裂紋會(huì)突然失穩(wěn)擴(kuò)展，導(dǎo)致斷裂。這個(gè)臨界值稱為該材料的斷裂韌度用KIC表示。

  斷裂韌度是用來反映材料抵抗裂紋失穩(wěn)擴(kuò)展，即抵抗脆性斷裂的指標(biāo)。

  當(dāng)K1＜KIC時(shí)，裂紋擴(kuò)展很慢或不擴(kuò)展；當(dāng)K1≥KIC 時(shí)，則材料發(fā)生失穩(wěn)脆斷。

  斷裂韌度是材料固有的力學(xué)性能指標(biāo)，是強(qiáng)度和韌性的綜合體現(xiàn)，主要取決于材料的成分，內(nèi)部組織和結(jié)構(gòu)，與裂紋的大小、形狀、外加應(yīng)力等無關(guān)，通過實(shí)驗(yàn)測(cè)定的。

  青島豐東熱處理有限公司專業(yè)提供熱處理服務(wù)，可為客戶提供化學(xué)熱處理(滲碳、滲氮、碳氮共滲)、真空熱處理、等離子熱處理(離子滲氮)、常規(guī)熱處理(含深冷處理)等四大領(lǐng)域的熱處理加工服務(wù)。歡迎新老客戶來電咨詢，電話：4006577217。

  “青島豐東熱處理”微信公眾號(hào)提供熱“新鮮”的處理行業(yè)動(dòng)態(tài)及資訊，如果您對(duì)熱處理相關(guān)知識(shí)感興趣，歡迎關(guān)注我們，青島豐東期待與您共同進(jìn)步！
