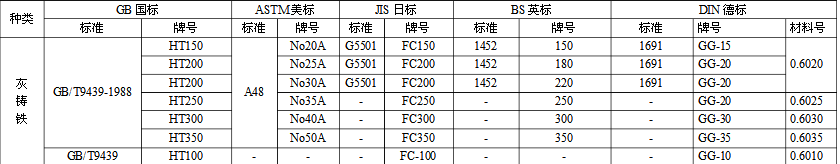

灰鑄鐵是指具有片狀石墨的鑄鐵，因斷裂時斷口呈暗灰色，故稱為灰鑄鐵。主要成分是鐵、碳、硅、錳、硫、磷，是應用最廣的鑄鐵，其產(chǎn)量占鑄鐵總產(chǎn)量80%以上。按GB/T 9439－1988規(guī)定，根據(jù)直徑30mm單鑄試棒的抗拉強度，將灰鑄鐵分為六個牌號，如下

  灰鑄鐵的熱處理后只能改變基體組織，不能改變石墨的形態(tài)，因而不可能明顯提高灰鑄鐵件的力學性能?；诣T鐵的熱處理主要用于消除鑄件內(nèi)應力和白口組織，穩(wěn)定尺寸，改善切削加工性能，提高表面硬度和耐磨性等。常見的熱處理工藝主要有：

  1.時效處理:形狀復雜的鑄件由于各部位壁厚均勻而在鑄造過程中產(chǎn)生內(nèi)應力使鑄件產(chǎn)生變形和開裂，時效處理的目的就是消除這種應力。時效處理分自然時效和人工時效。自然時效就是將鑄件露天放置幾個月半年甚至更長，讓鑄件自然緩慢發(fā)生變形從而消除應力，這種方法生產(chǎn)周期長，消除應力不徹底，已較少采用。人工時效也就是低溫退火，將鑄件以緩慢的升溫速度（60~100℃/h）加熱到520-550℃，保溫一段時間后隨爐以緩慢的速度（20~30℃/h）冷卻至150-200℃，出爐空冷，此時鑄件應力基本消除，若加熱過高（超過560℃）或保溫時間過長，反而使珠光體分解從而導致鑄件強度和硬度降低。

  2.石墨化退火:鑄件冷卻凝固時在表面或某些較薄截面處，由于冷卻速度較快易出現(xiàn)白口組織，使鑄件的硬度和脆性增加，不易切削加工，其處理工藝為：將鑄件加熱到900~960℃保溫1-4h，然后隨爐冷卻。消除白口組織主要通過鑄造工藝來解決。

  青島豐東熱處理有限公司專業(yè)提供熱處理服務，可為客戶提供化學熱處理(滲碳、滲氮、碳氮共滲)、真空熱處理、等離子熱處理(離子滲氮)、常規(guī)熱處理(含深冷處理)等四大領域的熱處理加工服務。歡迎新老客戶來電咨詢，電話：4006577217。

  “青島豐東熱處理”微信公眾號提供熱“新鮮”的處理行業(yè)動態(tài)及資訊，如果您對熱處理相關(guān)知識感興趣，歡迎關(guān)注我們，青島豐東期待與您共同進步！
