刀具是機械加工中最常用的工具之一，其使用壽命和切削精度是使用者最關(guān)注的問題，因此刀具熱處理尤為重要。今天小編就給大家介紹兩種螺紋切削刀具的熱處理。

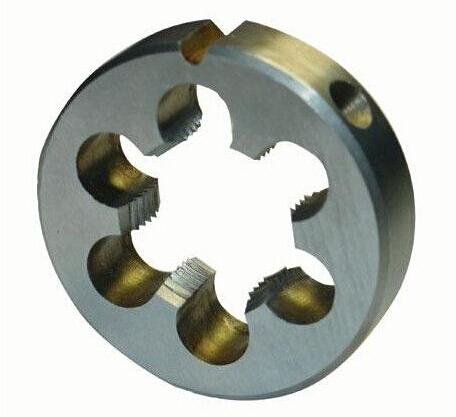

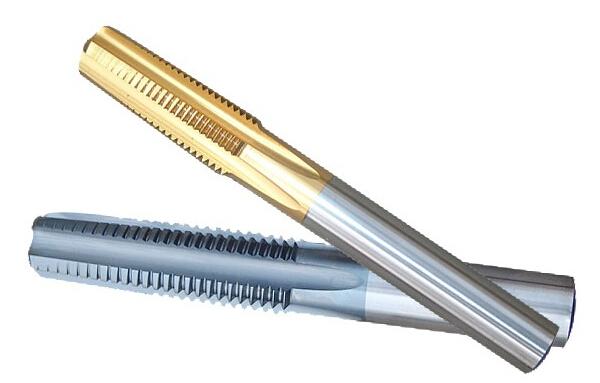

絲錐是加工內(nèi)螺紋的刀具，板牙是加工外螺紋的刀具。工作時，柄部和心部承受較大的扭轉(zhuǎn)應(yīng)力，齒刃部承受較大的摩擦和磨損，高速切削時齒刃部還要承受較高的工作溫度。其主要失效形式是磨損和扭斷。因此，齒刃部應(yīng)具有高硬度（59～64HRC）和高耐磨性，一定的熱硬性（視切削速度而定）；柄部和心部應(yīng)具有足夠的強度和韌性，硬度為35～45HRC。

絲錐和板牙的常用材料及熱處理可分為以下兩種情況：

（1）手用絲錐和板牙，切削速度低，熱硬性不作要求，可選用T10A 和T12A鋼制造，并經(jīng)淬火和低溫回火熱處理。

（2）機用絲錐和板牙，因切削速度較高，對熱硬性有要求。較高的切削速度（8～10m/min）,要求有較高的熱硬性，可選用9SiCr、9Mn2V、CrWMn鋼制造。切削速度達(dá)到25～55m/min時，要求有高的熱硬性，可選用W18Cr4V鋼制造，并經(jīng)適當(dāng)?shù)臒崽幚怼?/span>

以手用絲錐為例，根據(jù)上述分析，M12手用絲錐選用T12A鋼制造，其加工路線為：

下料→球化退火→機械加工→淬火、低溫回火→柄部回火→防銹處理。

以上是青島豐東熱處理對“刀具熱處理”的介紹，如需了解更多熱處理相關(guān)信息，請撥打400-657-7217，或聯(lián)系在線客服，我們將竭誠為您服務(wù)！
